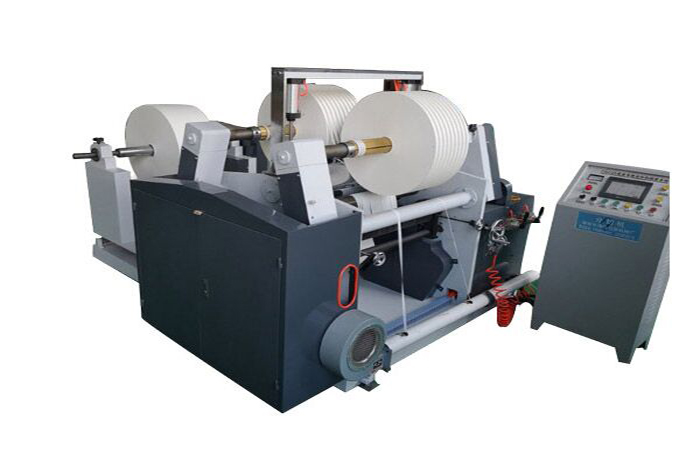

本機由糾偏放卷機構、分切機構、收卷機構、傳動機構以及電器控制等組成。設備有效寬度700MM，機械速度180M/min。
（一）放卷機構
該機構設有手動縱橫向調偏，可消除原料兩端因薄厚或紙芯不圓所致的張力不一及起皺。
采用高線性磁粉制動器作為放卷張力執行元件，輸出扭矩均衡，可將張力波動降低到最低狀態。
1.放卷規格：幅寬最大700mm，φ直徑1000mm
2.紙管夾緊方式：氣脹軸夾緊
規格：氣脹軸3in 1根
充氣槍 1把
3.張力控制：閉環張力控制。
輸出控制：200N.M磁粉制動器
4.糾偏執行：由光電眼跟蹤基材，糾偏控制器給定信號，電機拖動滾珠絲杠執行。
規格：光電眼 1只
直線軸承 2件
糾偏機構 1臺
光電眼微調 2套
（二）分切機構
該機構采用硬質合金高精度圓盤碟形刀（分切鋁箔，紙張等比較厚的材料）或（和）直刀分切（分切一般塑料薄膜），切口齊整，壽命長，分切上下刀軸經過調寬處理，上下刀軸之間由齒輪進行速度匹配。旋轉手輪實施下刀，繼續轉動可實現自動靠刀。
1.刀軸：上、下刀軸 各1根
2.鎖緊裝置：具有快速靠刀裝置，能夠鎖緊上刀軸，避免上下刀脫離或移動而造成的分切質量問題。
規格： 搖臂 1副
鎖緊軸 1根
配合齒輪 1對
蝸輪蝸桿副 1副
3．排廢料：用高壓風機通過吹料管導流，把廢邊料排除
規格： 風機1臺
風管1根
4.主墻板：使用鋼板墻板，有效減震，有利機器高速平穩作業。
規格：30MM
5.導向輥：表面鍍鉻，拋光處理。
規格：φ80×750mm 若干
（三）收卷機構
該機構采用左右軸雙軸收卷，設有壓臂平衡收卷內外壓力。傳動采用兩臺磁粉電機獨立驅動，單軸張力任意可調。
收卷規格：幅度最大700mm，直徑φ600mm(或者420mm)
紙管夾緊方式：氣脹軸夾緊（可按客戶材料規格而定）
規格：氣脹軸 3in 2根
收卷軸壓力：差壓式氣動壓緊，壓力可通過氣動調壓閥任意調節
規格：壓臂 2副
氣缸 2條
張力控制：磁粉電機恒扭矩輸出
規格：電機控制器 2臺
收卷執行：磁粉電機2臺（規格100N.M） 單頭擺臂卸料(或者普通卸料)
（四）傳動機構
采用變頻器控制主電機運轉，升降速方便快捷，速度調節過度柔和、平穩。
驅動方式：通用變頻調節，交流電機驅動
規格：7.5KW交流電機
配套變頻器（變頻器為國內知名品牌，質量有保證）
（五）主要電器：
集中電柜箱控制，美觀大方，操作方便。
操作電柜1件
計長顯示器1件，實時線速度現實，記米自動停止功能（帶減速停止功能，記米基本無誤差）
光電糾偏控制儀1臺
按鈕、接觸器、空氣開關等
|
主要參數
|
|
分切厚度
|
20g-120g/m2
|
|
原材料放卷最大直徑
|
1000mm
|
|
原材料收卷最大直徑
|
600mm
|
|
分切原材料最大寬度
|
650mm
|
|
收卷氣漲軸直徑
|
76mm
|
|
放卷氣漲軸直徑
|
76mm
|
|
速度
|
10-150m/min
|
|
電機功率
|
7.5kw
|
|
變頻器功率
|
11kw
|
